高频开关电源
发布时间:2022-10-08 16:31:37 浏览:[]次


产品简介:

HYKG系列开关电源通过电路控制开关管进行高速的导通与截止,将交流电提供给变压器进行变压转换成高频的直流电,从而产生所需要的电压。产品应广泛应用于航空航天、船舶、铁路、电动汽车、电脑、家电制造、科研院所、老化、医疗、污水处理、电池充电、工业自动化等直流供电场合

工作原理:

1、交流电源输入经整流滤波成直流;

2、通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;

3、开关变压器次级感应出高频电压,经整流滤波供给负载;

4、输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的。

产品组成部分:

1、输入滤波器:其作用是将电网存在的杂波过滤,同时也阻碍本机产生的杂波反馈到公共电网

2、整流与滤波:将电网交流电源直接整流为较平滑的直流电,以供下一级变换

3、逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分,频率越高,体积、重量与输出功率之比越小

4、输出整流与滤波:根据负载需要,提供稳定可靠的直流电源

产品特点:

1、瞬态响应速度快,输出纹波小,输出稳定

2、对于电网及负载变化具有极强的适应性

3、电源可选配RS485、USB远程通讯接口,可以与上位机连接形成智能监控系统,实现对电源运行状态的实时监控

4、智能防浪涌保护功能

5、智能散热系统,提高电子产品的寿命和可靠性

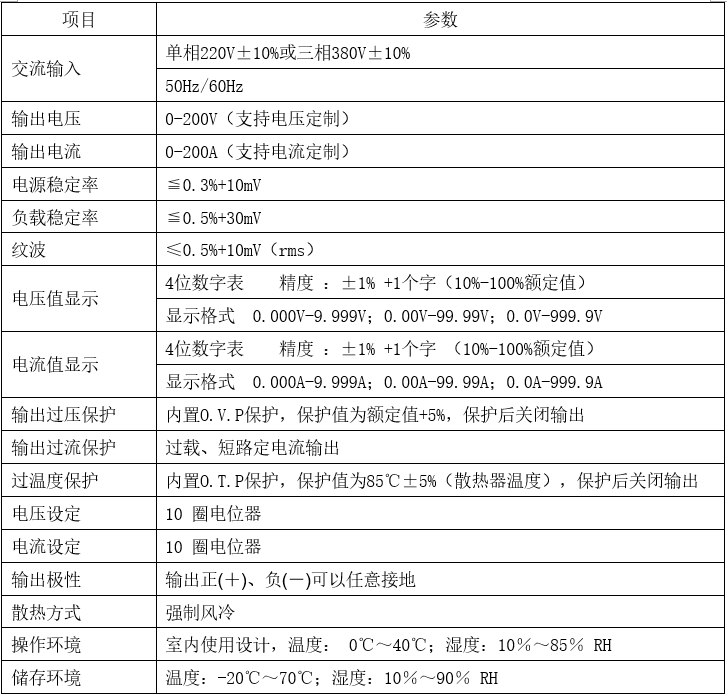

产品技术指标:

开关电源(图2)
